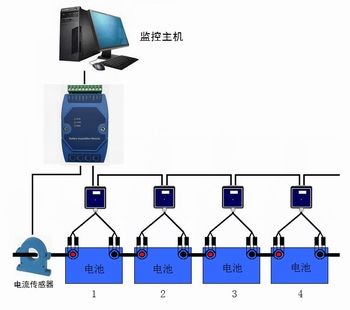

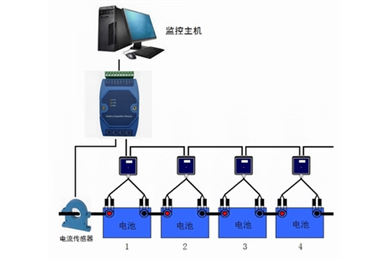

一 .典型应用：
二.设备清单：
(1)一组12V/40节电池组设备清单
|
名 称 |
模块型号/规格 |
数量 |
单位 |
备 注 |
|
通信管理模块 |
BMS100 |
1 |
台 |
每个模块管理48节电池 |
|
电池监测模块(12V电池) |
BMS-12 |
40 |
台 |
每节电池配1个 |
|
电池连接线 |
JZ30 |
40 |
条 |
每节电池配1条 |
|
采集模块通信线缆 |
BL01 |
40 |
条 |
每节电池配1条 |
|
霍尔电流传感器 |
4-20mA信号 |
1 |
个 |
4-20mA输出信号 |
|
电池温度探头 |
0-2.5V信号 |
40 |
个 |
每节电池配1个 |
(2)一组2V/192节UPS电池组设备清单
|
名 称 |
模块型号/规格 |
数量 |
单位 |
备 注 |
|
通信管理模块 |
BMS200 |
1 |
台 |
每个模块管理250节电池 |
|
电池监测模块(2V电池) |
BMS-02 |
192 |
台 |
每节电池配1个 |
|
“U”型电池连接线 |
JZ30 |
192 |
只 |
每节电池配1条 |
|
采集模块通信线缆 |
BL01 |
192 |
个 |
每节电池配1条 |
|
霍尔电流传感器 |
4-20mA信号 |
1 |
个 |
4-20mA输出信号 |
|
电池温度探头 |
0-2.5V信号 |
192 |
个 |
每节电池配1个 |
三.线缆规格要求：
|
名 称 |
规格要求/型号 |
备 注 |
|
12V电源线线缆 |
300V RVV -2*0.5mm2线缆 |
CCC认证国标线 |
|
RS485通信线缆 |
300V RVVP-2*0.5mm2 双绞线缆 |
CCC认证国标线，屏蔽层接保护地 |
|
电流传感器线缆 |
300V RVVP-3*0.5mm2 线缆 |
CCC认证国标线，屏蔽层接信号地 |
|
电池连接线 |
JZ30 |
出厂已配置 |
|
模块通信线 |
BL01 |
出厂已配置 |
|
表面温度传感器线缆 |
3*0.25mm2 线缆 |
出厂已配置 |
