概述

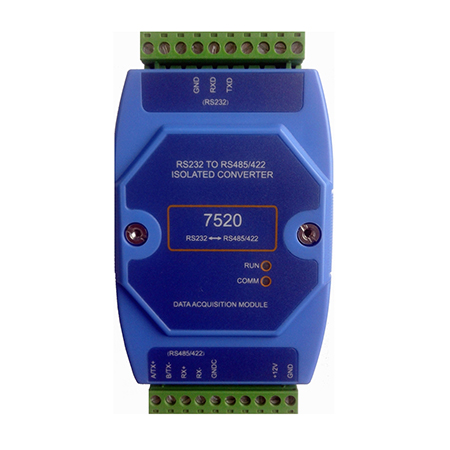

W7520模块是实现RS-232vRS-485和RS-232vRS-422的异步串口隔离转换器，主要用于机房监控、工业控制的串口设备的隔离、远距离通信、多设备组网应用。
主要功能及特点
(1)  提供了实现了三种通信接口电气标准之间的转换： RS-232vRS-485，RS-232vRS-422；
(2)  通信接口通过光耦实现了电气隔离，隔离耐压5000Vrms；
(3)  通信参数设置：波特率、数据位可设置；
(4)  RS485/RS422端口内置有阻容式终端匹配电阻，可用短路器设置，便于工程应用；
(5)  具有2个LED状态指示，能直观了解工作状态和通信状态；
(6)  外接端口具有EMC设计，抗干扰能力强，长期稳定性高；
(7)  电源供电带有防反插设计,当电源极性反接时，不损坏模块。
(8)  标准DIN导轨安装方式，施工安装方便。
技术参数

工作条件	电源输入	12VDC,范围：10～30VDC
	功耗	<1W
	环境温度	-10℃～50℃
	环境湿度	10%～90%RH，无凝露
EMC指标	静电防护	接触放电:±6KV；空气放电:±8KV
	EFT防护	±2KV
通信参数	数据波特率	1200～19200bps，缺省9600bps
	数据格式	N,8,1
	RS232接口传输距离	15M
	RS485接口传输距离	1200M，使用双绞屏蔽线，屏蔽层接GNDC
	RS422接口传输距离	1200M，使用双绞屏蔽线，屏蔽层接GNDC
	RS485/RS422驱动能力	总线可驱动32个节点
外形结构	长×宽×高	128*72*35 mm
